Chia sẻ kỹ thuật | Giải pháp CT công nghiệp cho hệ thống làm mát bằng chất lỏng

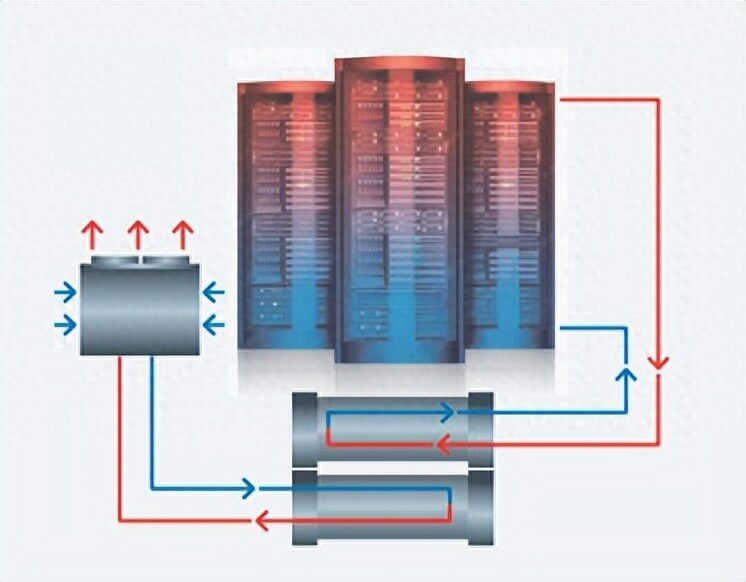

Sự phát triển với tốc độ cao của AI đang không ngừng thúc đẩy nhu cầu về năng lực tính toán, kéo theo mức tiêu thụ công suất của chip tăng mạnh. Tuy nhiên, các giải pháp tản nhiệt bằng bản lạnh đơn pha hiện nay đã bộc lộ rõ những hạn chế và khó đáp ứng yêu cầu tản nhiệt của các chip tính toán dòng Rubin. Nhờ các ưu điểm cốt lõi như mật độ nhiệt cao, điện trở nhiệt thấp, cùng với xu hướng toàn cầu hướng tới tiết kiệm năng lượng và phát triển xanh, hệ thống làm mát bằng chất lỏng đang dần trở thành lựa chọn tối ưu hơn cho các trung tâm tính toán.

Là giải pháp then chốt đảm bảo hoạt động ổn định của “bộ não tính toán” trong các trung tâm dữ liệu AI, hệ thống làm mát bằng chất lỏng ngày càng được ứng dụng rộng rãi trong các máy chủ AI hiệu năng siêu cao và công suất lớn, với tiềm năng thị trường tiếp tục tăng trưởng mạnh trong tương lai.

Về mặt cấu trúc, khớp nối nhanh trong hệ thống làm mát bằng chất lỏng chủ yếu bao gồm đầu đực (plug) và đầu cái (socket), bên trong tích hợp các bộ phận quan trọng như vòng làm kín, lò xo, cơ cấu khóa, rãnh dẫn hướng,…

Trong quá trình vận hành, khớp nối nhanh tiếp xúc trực tiếp với dung dịch làm mát và phải đáp ứng chức năng cắm/rút khi đang có chất lỏng và áp suất — yêu cầu thao tác kết nối và tách rời nhanh chóng mà không cần bất kỳ công cụ nào, đồng thời không được xảy ra hiện tượng rò rỉ hay nhỏ giọt.

Đặc tính này đặt ra nhiều thách thức trong thiết kế khớp nối nhanh: Một mặt, độ chính xác kích thước cao là nền tảng để đảm bảo khả năng lắp ghép và hiệu suất làm kín; Mặt khác, cần kiểm chứng đầy đủ tính toàn vẹn của cấu trúc bên trong ngay từ giai đoạn thiết kế, nhằm tránh các khuyết tật kết cấu có thể gây rò rỉ chất lỏng và dẫn đến các vấn đề chất lượng nghiêm trọng.

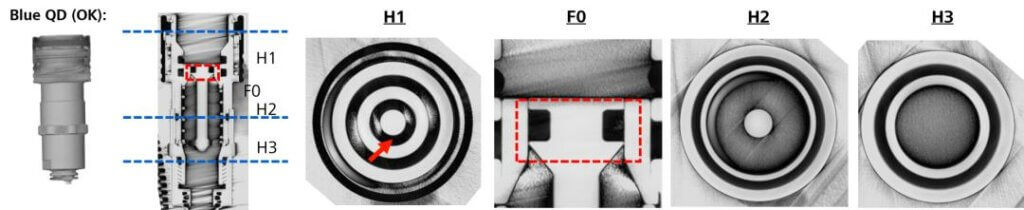

Kiểm tra vòng làm kín của khớp nối nhanh

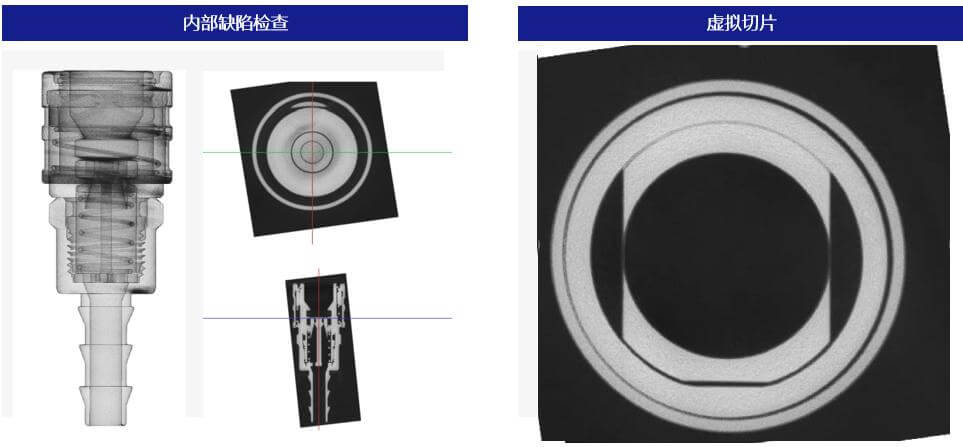

ZEISS METROTOM 800 có khả năng đo lường kích thước bên trong mà không cần cắt lớp vật lý. Thông qua các lát cắt ảo (virtual slicing), hệ thống cho phép quan sát toàn bộ cấu trúc nội bộ của đầu nối nhanh một cách trực quan.

Kiểm tra Gioăng niêm phong (O-ring/Seals)

Trong hệ thống tản nhiệt lỏng, gioăng niêm phong đóng vai trò chủ chốt trong việc làm kín và đảm bảo sự vận hành ổn định, an toàn.

Thách thức về chất lượng

Khả năng làm kín: Gioăng ngăn chặn rò rỉ chất làm mát. Nếu rò rỉ xảy ra, hiệu suất làm mát sẽ giảm sút và có nguy cơ gây hỏng hóc các linh kiện điện tử nhạy cảm.
Độ ổn định dưới áp suất: Hệ thống tản nhiệt lỏng vận hành dưới áp suất nhất định. Gioăng phải chịu được áp lực này để đảm bảo chất lỏng lưu thông ổn định trong một hệ thống tuần hoàn kín.


Giải pháp CT Công nghiệp và X-ray

Giải pháp chất lượng từ RATC cung cấp sự đảm bảo toàn diện cho sản xuất hệ thống tản nhiệt lỏng. Chúng tôi giúp khách hàng thấu hiểu vấn đề, phát hiện các lỗ khí, tạp chất, vết nứt – những nguyên nhân trực tiếp dẫn đến rò rỉ.


Hệ thống đo lường ZEISS Industrial CT: Lựa chọn lý tưởng để quét nhanh và không phá hủy. Chỉ với một lần quét X-ray, hệ thống có thể hoàn thành cả đo lường và phân tích khuyết tật, xử lý tốt cả các bộ phận có mật độ vật liệu cao
Phần mềm ZEISS INSPECT X-Ray: Trực quan hóa dữ liệu CT chuyên sâu, giúp nâng cao năng suất, tối ưu hóa hiệu quả sản xuất và giảm tổng chi phí.

Các điểm kiểm soát chất lượng chính cho nhà sản xuất Tấm tản nhiệt (Cold Plate)

Tấm tản nhiệt nước vi kênh (Micro-channel Liquid Cold Plate - MLCP) sử dụng các rãnh dẫn siêu nhỏ (10-1000 micron) và công nghệ làm mát hai pha, trở thành giải pháp then chốt cho việc tản nhiệt của các dòng chip công suất cực cao.

Dù có triển vọng lớn, công nghệ MLCP hiện vẫn đang trong giai đoạn thử nghiệm và xác thực. Việc phá vỡ các rào cản quy trình và đảm bảo độ tin cậy lâu dài là chìa khóa để ứng dụng quy mô lớn.

Thách thức 1: Biến dạng cánh tản nhiệt (Fin Bending)

Xảy ra do kiểm soát quy trình không tốt trong quá trình chế tạo vi kênh (như khắc, dập, hàn) hoặc do tác động ngoại lực khi lắp ráp.

Hệ quả: Làm mất tính đồng nhất của dòng chảy, gây ra vận tốc cục bộ bất thường, giảm hiệu suất trao đổi nhiệt và có thể khiến chip bị quá nhiệt cục bộ.
Giải pháp: Công nghệ quét không phá hủy độ phân giải cao của ZEISS METROTOM giúp nhận diện chính xác vị trí và mức độ biến dạng của cánh tản nhiệt bên trong.


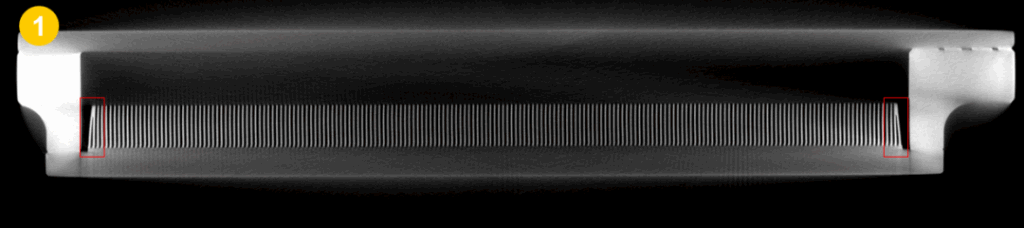

                                                                               ▲ Hình minh họa cánh tản nhiệt bị cong

Thách thức 2: Tắc nghẽn vi kênh (Micro-channel Clogging)

Chiều rộng vi kênh của MLCP chỉ từ 50-150μm (bằng 1/10 rãnh dẫn truyền thống). Tắc nghẽn sẽ gây ra phản ứng dây chuyền:

• Hiệu suất tản nhiệt giảm mạnh: Phá vỡ lợi thế tản nhiệt trở kháng thấp ($0.03°C·cm^2/W$) của MLCP, gây hạ xung nhịp (throttling) hoặc cháy chip.

• Mất cân bằng áp suất hệ thống: Làm tăng lực cản tuần hoàn, buộc bơm thủy lực phải hoạt động quá tải, gây tiêu tốn năng lượng và nhanh lão hóa thiết bị.

• Rủi ro độ tin cậy lâu dài: Ngay cả một điểm tắc nhỏ cũng có thể trở thành "nhân" tích tụ tạp chất, gây ăn mòn và nứt rãnh dẫn, làm giảm tuổi thọ thiết kế (thường là 5-8 năm) của MLCP.


Giải pháp: ZEISS METROTOM với hành trình lớn và độ phóng đại cao cho phép thu được hình ảnh siêu phân giải, định vị chính xác ngay cả những điểm tắc nghẽn nhỏ nhất.

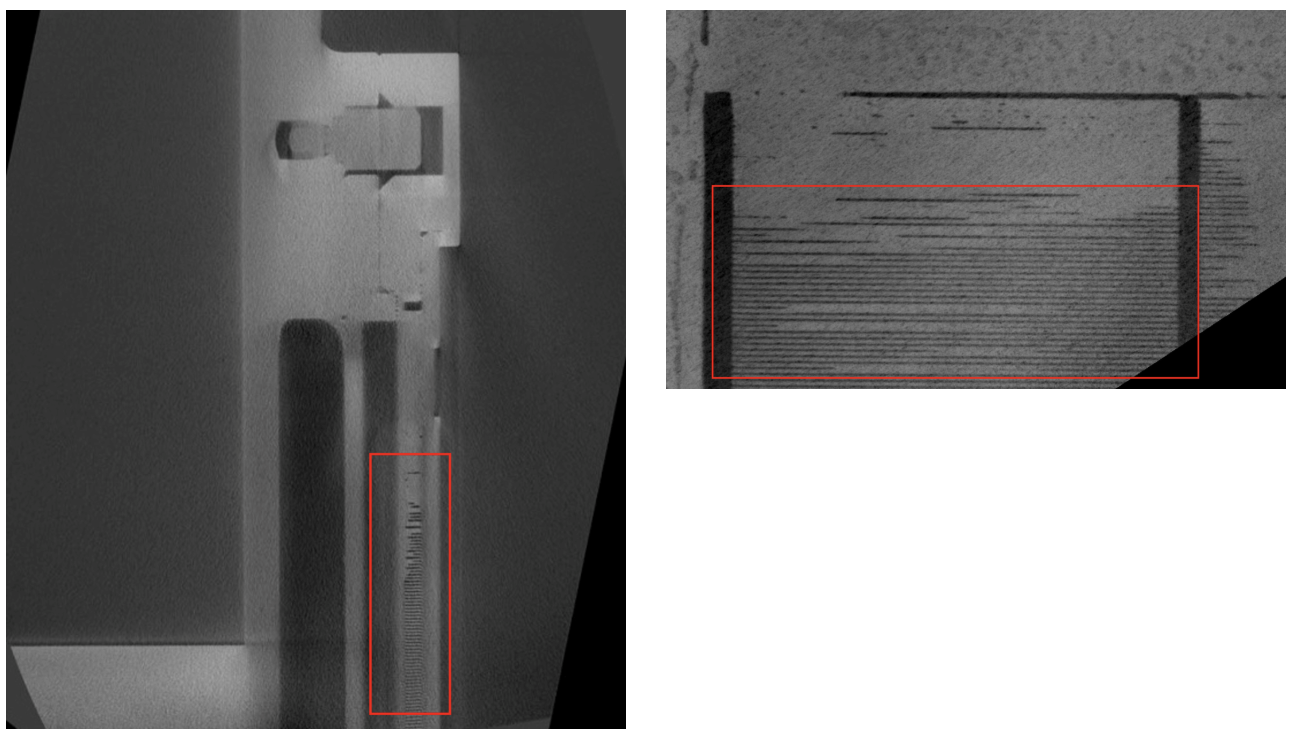

                                                        ▲ Hình minh họa tỷ lệ phóng đại tăng dần, cho thấy vi kênh bị tắc

Giới thiệu RATC

Maru Technology là nhà cung cấp giải pháp chất lượng công nghiệp với hơn 30 năm kinh nghiệm trong lĩnh vực bán hàng và dịch vụ, là đại lý ủy quyền chính thức của ZEISS, sở hữu đội ngũ hơn 300 kỹ sư dịch vụ kỹ thuật. Danh mục sản phẩm phong phú bao gồm:

• Máy đo tọa độ CMM;

• Hệ thống đo quang học 3D và quét tự động;

• Hệ thống CT công nghiệp và X-ray không phá hủy;

• Kính hiển vi số công nghiệp thông minh;

• Hệ sinh thái phần mềm số hóa của ZEISS.

Các giải pháp của RATC giúp doanh nghiệp hiện thực hóa sản xuất thông minh, tự động hóa và số hóa, nâng cao hiệu suất sản xuất và chất lượng sản phẩm.
